Representación gráfica

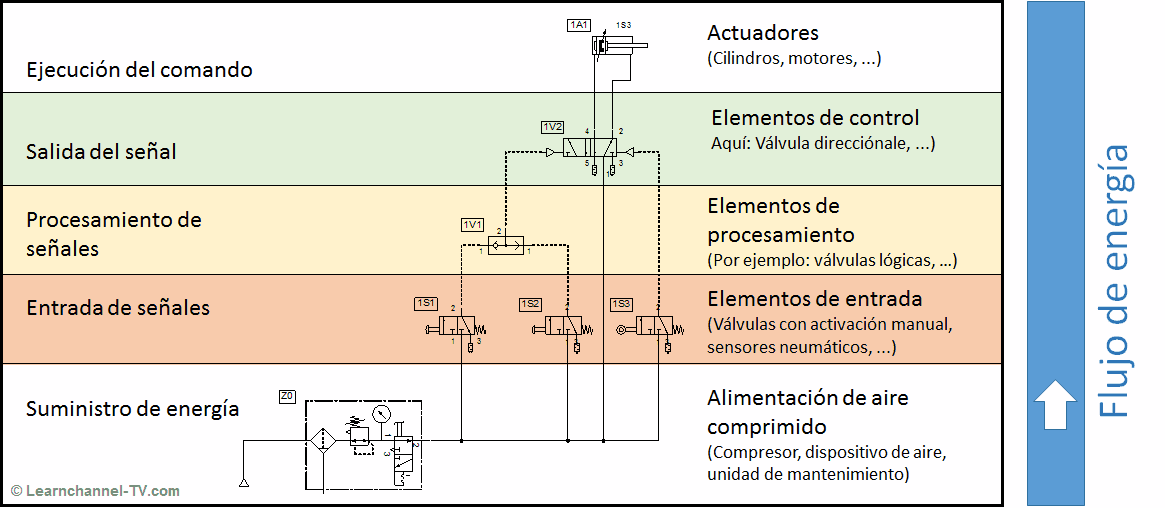

Los esquemas de las instalaciones neumáticas tinen que hacerse en varios niveles:

1. En el nivel inferior se situan los elementos compresores, acumuladores y acondicionadores del aire.
2. En el nivel medio los elementos de control
3. En el nivel superior los actuadores
