Cilindro simple efecto

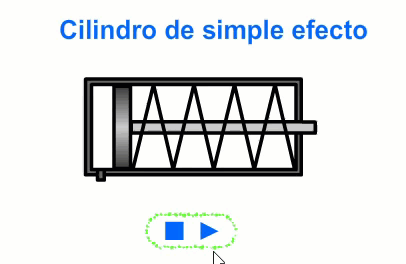

Cilindro de simple efecto

Tiene un único orificio por el que entra el aire a presión para desplazar el émbolo.

Para recuperar su posición inicial se ayuda de un muelle que expulsa el aire de la cámara a través de ese mismo orificio.

Estado (en reposo)

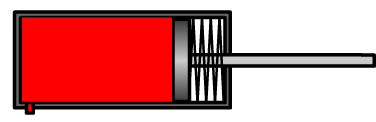

Estado (accionado)

Fuerza de avance en un cilindro de simple efecto

En un cilindro de simple efecto hay que tener en cuenta que tendremos que realizar solamente el avance mediante presión neumática, ya que el retorno lo realiza el resorte.

La fuerza de avance teórica será:

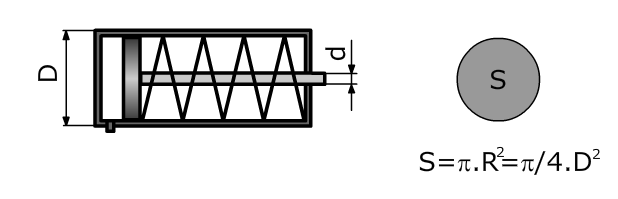

Para el cálculo de S_A tendremos en cuenta lo siguiente:

Pero debemos tener en cuenta que en el avance se debe vencer la resistencia del resorte, por lo tanto la fuerza de avance quedará:
