Problema 6
Halla la fuerza que ejerce un cilindro de simple efecto de 4,5 cm de diámetro a una presión de trabajo de 6 kp/cm2
Halla la fuerza que ejerce un cilindro de simple efecto de 4,5 cm de diámetro a una presión de trabajo de 6 kp/cm2
Halla la fuerza que ejerce en el avance y en el retroceso un cilindro de doble efecto de 4 cm de diámetro y 1 cm de diámetro de vástago. La presión de trabajo en este caso es de 6 kp/cm2

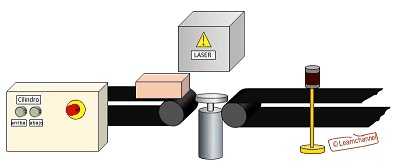

Para marcar piezas de trabajo por medio de un láser, estas piezas se mueven a través de una cinta transportadora hasta que llegan a un punto en el que se levantan con un cilindro de doble acción. La masa que el cilindro tiene que levantar es de unos 26 kg. En la imagen puedes ver una animación sobre el funcionamiento del sistema.
¿Cuál diámetro que debe tener el cilindro por lo menos tiene si se aplica una presión efectiva de 6 bares? El sistema funciona, según el fabricante del equipo con un rendimiento del 94 %
Fuerza del peso de la pieza de trabajo: FG = m * g = 26 kg * 9,81 m/s2 = 255,06 N
FCil. = p * A * ɳ │ ɳ = 0,94
=> A = FCil./(p * ɳ) = 255,06 N / (60 N/cm2 * 0,94) = 4,522 cm2 = 452,2 mm2
A = Π d2/4 => d = √ (4 A / ᴫ ) = √( 4 * 452,2 / ᴫ) mm = 23,99 mm
