Accionamiento de un cilindro de simple efecto

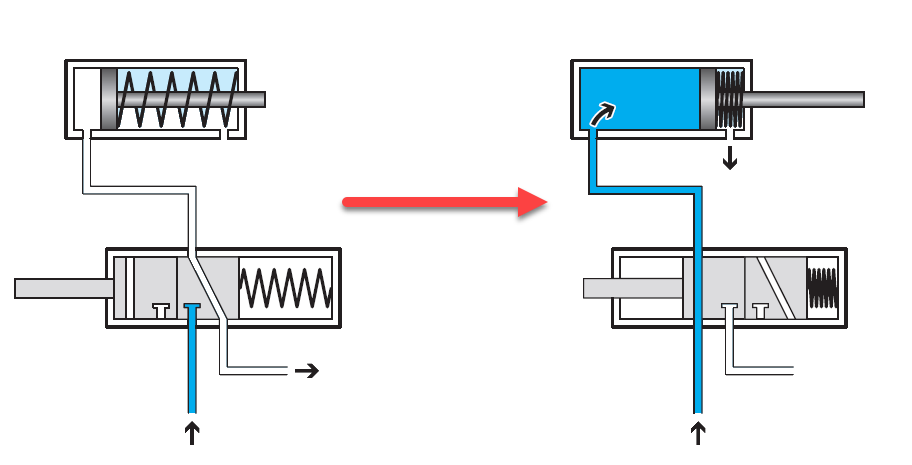

La figura muestra una válvula distribuidora que controla los movimientos de un cilindro de simple efecto.

La válvula tiene tres conexiones y dos posiciones (3/2).

Cuando la válvula distribuidora se encuentra en su posición normal, se descarga la cámara del cilindro a través de la válvula. El vástago retrocede.

Si se activa la válvula distribuidora, se alimenta aire a la cámara del cilindro. El vástago avanza.

Si la válvula vuelve a conmutar, sale el aire de la cámara del cilindro y el vástago retrocede.
